2023-02-V1.2 パワーアンプのゲイン測定や各種の比較試聴ができる Audio Tool
KLMC-1の使い方マニュアル
■ 使い方のいろいろ
１．パワーアンプのゲインを知る（測定）
ゲイン計算ツール（出力/入力＝倍率からデシベルへの変換）
２．パワーアンプの最大出力を知る（測定）
出力電圧（V）からパワー（定格最大出力）を計算するツール
３．パワーアンプのDFを知る（測定）
負荷のON/OFFに於ける電圧からDFを計算するツール
４．8Ωのユニットを「DF＝４」相当で試聴する方法
５．スピーカーケーブルを比較試聴する方法
６．スーパーツィーターなどの有効性を確認する方法
１．
パワーアンプのゲインを知る（測定）
２． パワーアンプの最大出力を知る（測定）
３． パワーアンプのDFを知る（測定）
４． 8Ωのユニットを「DF=４」相当で試聴する方法
５． スピーカーケーブルを比較試聴する方法
６． スーパーツィーターなどの有効性を確認する方法
２． パワーアンプの最大出力を知る（測定）
３． パワーアンプのDFを知る（測定）
４． 8Ωのユニットを「DF=４」相当で試聴する方法
５． スピーカーケーブルを比較試聴する方法
６． スーパーツィーターなどの有効性を確認する方法

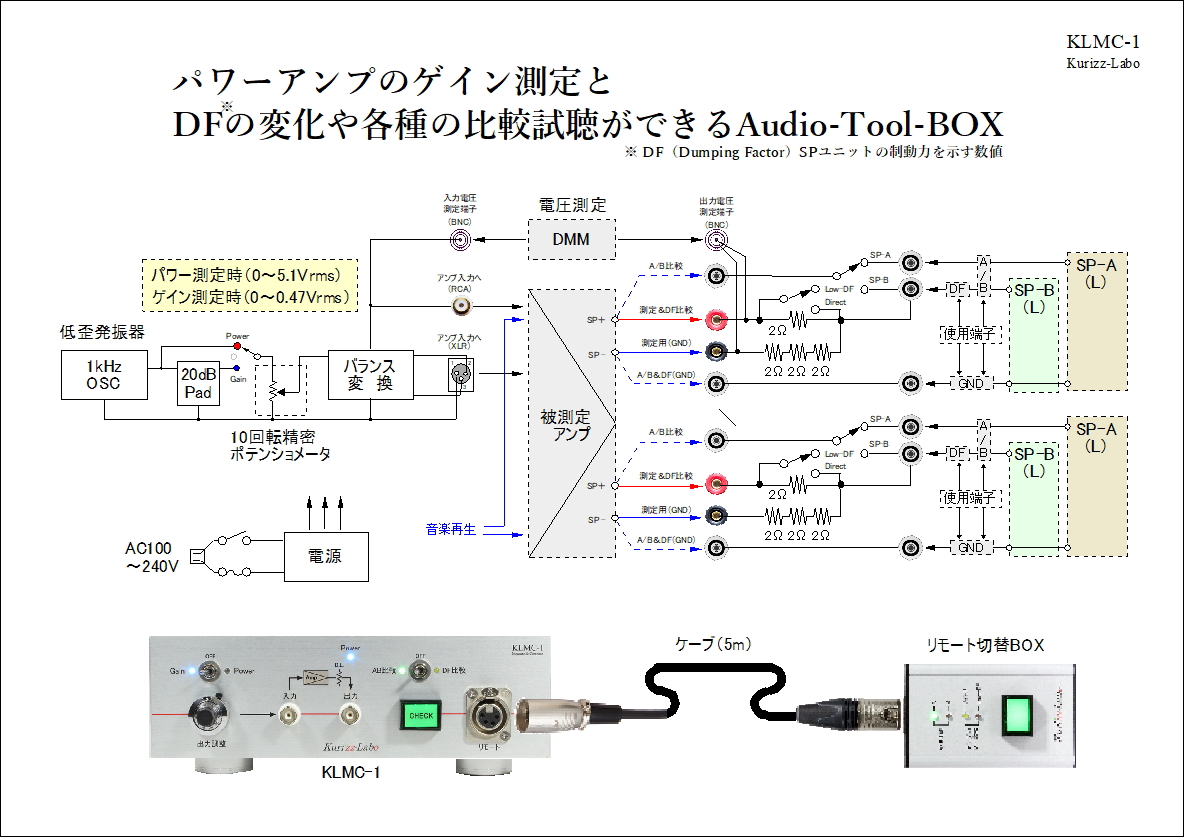

［ KLMC-1の機能説明用ブロックダイヤグラム ］
１．パワーアンプのゲインを知る（測定）
［ 測定マニュアル No.1 ゲイン測定 → pdf ］
ゲイン計算ツール（出力/入力＝倍率からデシベルへの変換）
測定結果（電圧と単位）を入力して「計算」

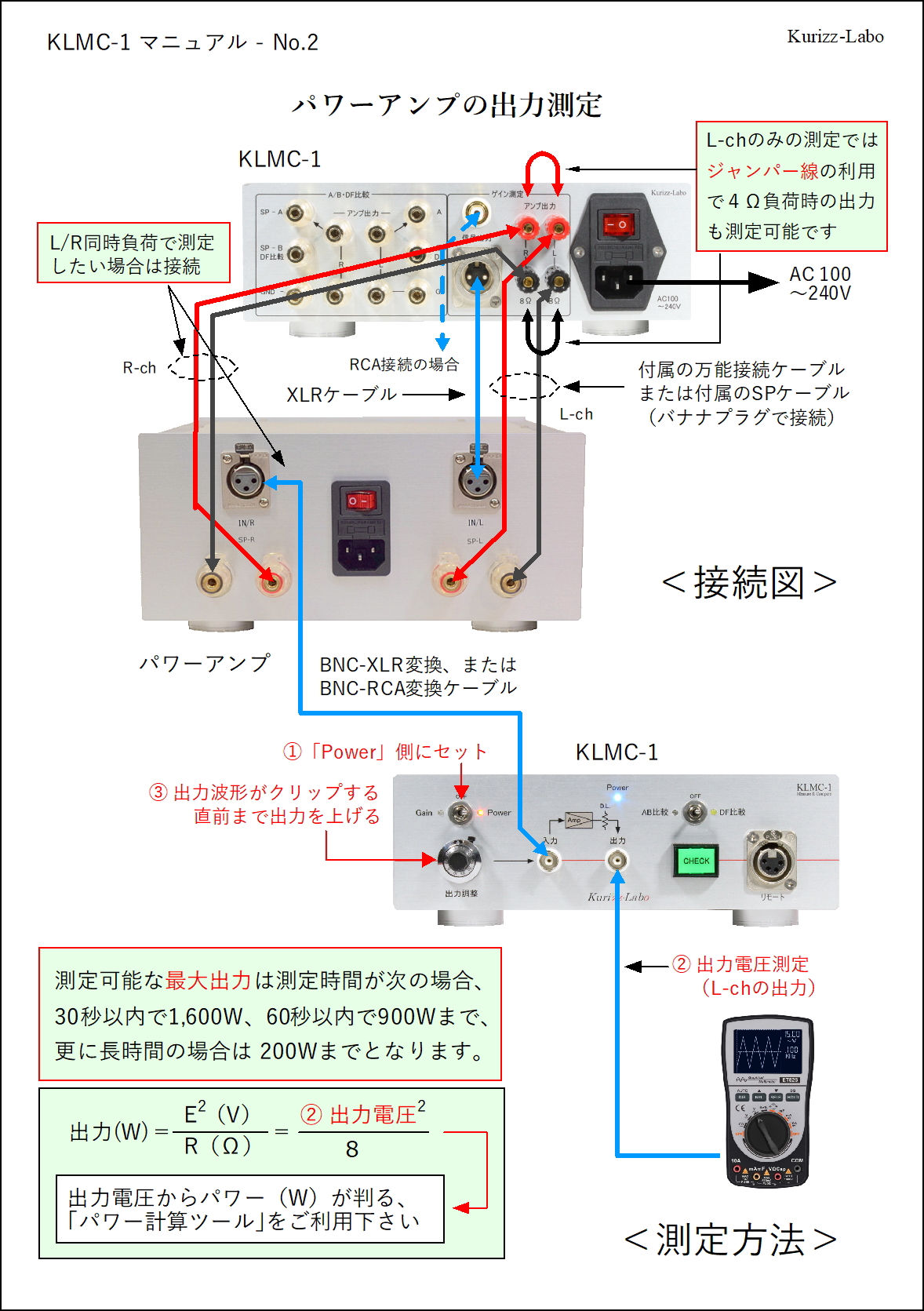

２．パワーアンプの最大出力を知る（測定）
［ 測定マニュアル No.2 パワー測定 → pdf ］
出力電圧（V）からパワー（定格最大出力）を計算するツール
測定時の負荷インピーダンス（抵抗値）と電圧を入力して「計算」
３．パワーアンプのDFを知る（測定）
［ 測定マニュアル No.3 DF測定 → pdf ］
負荷のON/OFFに於ける電圧からDFを計算するツール
測定結果（電圧）を入力して「計算」

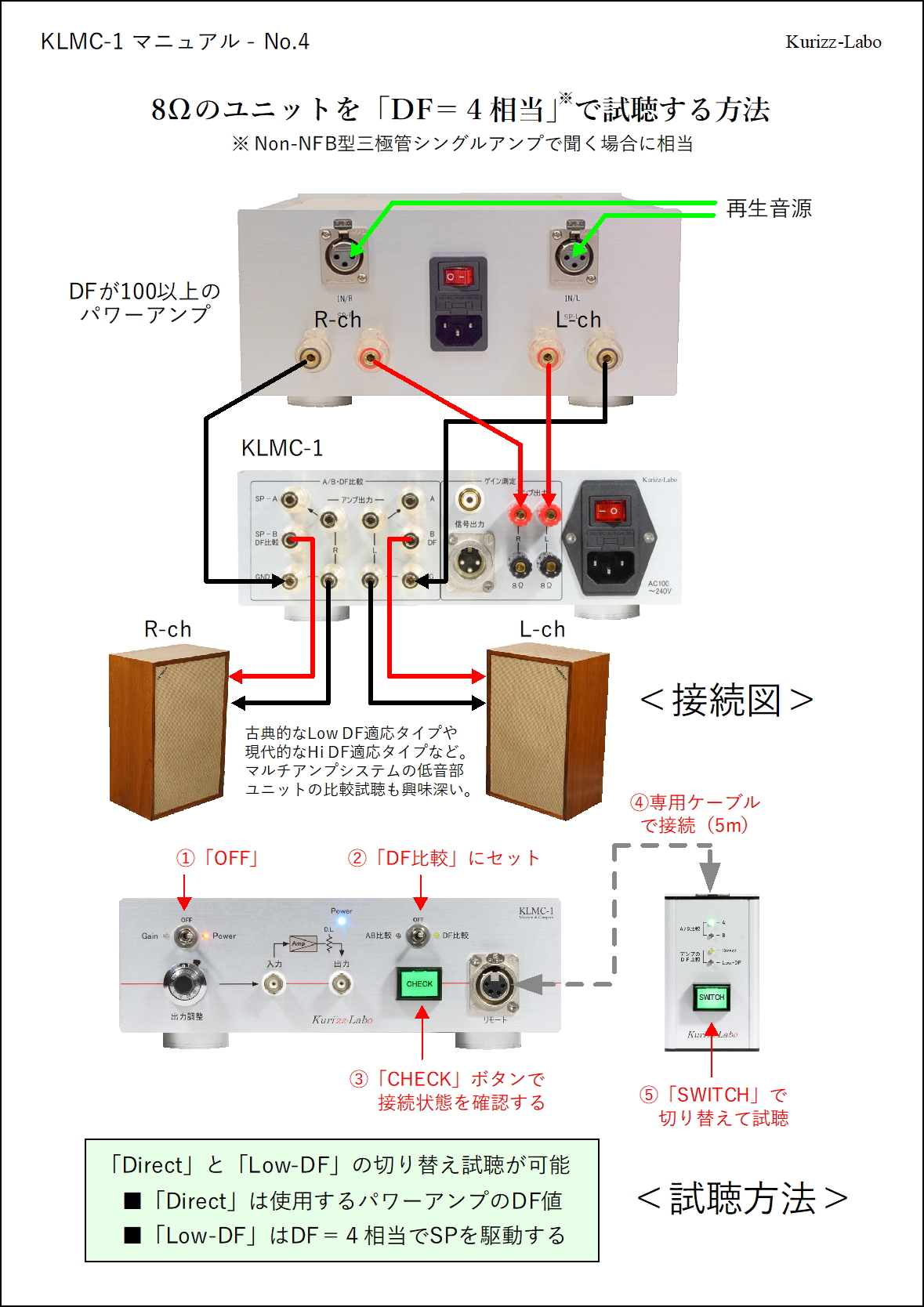

４．8Ωのユニットを「DF＝４」相当で試聴する方法
［ 測定マニュアル No.4 DF比較試聴 → pdf ］
■ 本機はアンプとスピーカーの間に抵抗を入れることでDFを下げます
■ このため、DirectからLow-DFに切り替えると再生レベルが下がります
■ 計算上は8Ωのスピーカーで1.9dB、4Ωで3.5dB、16Ωで1dBとなります
■ 実際にはスピーカーのインピーダンスの影響で減衰量が大きく変化します
■ 事前に音量差を調べて切替時にレベルの補正を実施して下さい
■ 音の変化は主に低域ですが曲の雰囲気など全体で比較するのがベストです
注）マルチアンプでは比較する帯域でのレベル補正が必要となります
■ このため、DirectからLow-DFに切り替えると再生レベルが下がります
■ 計算上は8Ωのスピーカーで1.9dB、4Ωで3.5dB、16Ωで1dBとなります
■ 実際にはスピーカーのインピーダンスの影響で減衰量が大きく変化します
■ 事前に音量差を調べて切替時にレベルの補正を実施して下さい
■ 音の変化は主に低域ですが曲の雰囲気など全体で比較するのがベストです
注）マルチアンプでは比較する帯域でのレベル補正が必要となります
５．スピーカーケーブルを比較試聴する方法
［ 測定マニュアル No.5 スピーカーケーブルのAB比較試聴 → pdf ］

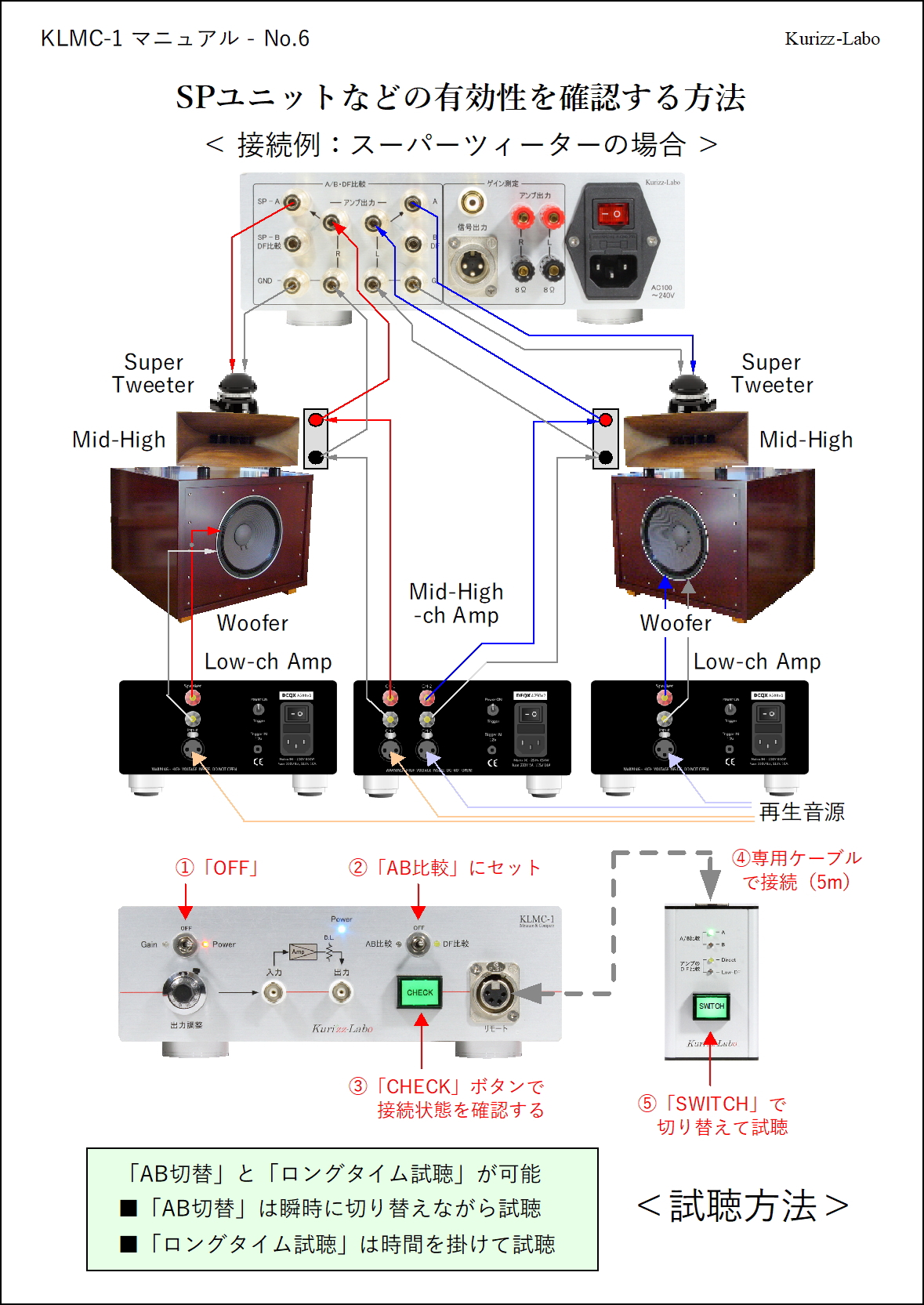

６．スーパーツィーターなどの有効性を確認する方法
［ 測定マニュアル No.6 SPユニットの有効性の確認 → pdf ］
